從循環經濟的角度考慮,將建筑垃圾中的磚、石、混凝土塊(占建筑垃圾80%以上)資源化利用無疑是一個可長期持續發展的環保行業。資源化利用建筑垃圾是解決高能耗、高污染、高排放、低效益問題的重要措施,同時也是節約土地、節約資源的重要途徑?,F(xiàn)如今,全國興起了一陣投資風,各地都開辦了不少建筑垃圾處理廠,下面隨本文一起去現場參觀一下吧。
建筑垃圾資源化再利用經濟又環保
廣平建筑垃圾破碎機廠家處置方案
|
產量 | 再生混凝土骨料 | 無機料 | 制磚 |
產量 |
|
30萬方 |
|
|
建筑垃圾 | 運進100萬噸 |
|
|
|
|
|
|
|
|
再生骨料 | 90萬噸 | 運出23萬噸 | 運出62萬噸 | 運出4噸 |
天然骨料 |
|
運進40萬噸 | 運進6.2萬噸 | 運進0.5萬噸 |
水泥 |
|
運進9萬噸 |
|
運進0.5萬噸 |
粉煤灰 |
|
|
運進14萬噸 |
|
白灰 |
|
|
運進3.2萬噸 |
|
水 |
|
運進5.4萬噸 | 運進12.6萬噸 | 0.8萬噸 |
其他 | 雜質忽略不計 |
|
|
|
合計 |
|
77.4萬噸 | 98萬噸 | 5.8萬噸 |
設備配置:ZSW600*1:50振動給料機+PE1000*1200鄂式破碎機+PF1820反擊式破碎機+2YK-3072振動篩+2YK-2160振動篩+VSI1140立式?jīng)_擊破碎機

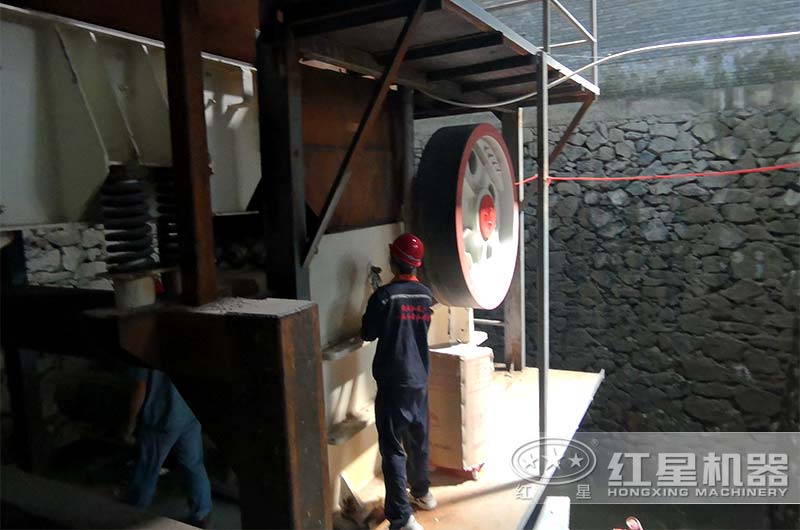

顎式破碎機現場
反擊破與制砂機現場
流程設計分析:
1)建筑垃圾原料預處理工藝
大塊建筑垃圾原料須先經過液壓破碎錘處理,在達到小于鄂式破碎機PE1000*1200的進料口尺寸1020mm后,由裝載機送至卸料鋼板槽。
2)破碎工藝
經預處理后的原料通過振動給料機ZSW-600*150進入鄂式破碎機PE1000*1200內,在鄂板的相互作用下進行破碎,從而實現對建筑垃圾原料的一級破碎,破碎后的產品經膠帶輸送機送入下一道工序。
一次破碎后的物料經過磁選、人工分揀后,進入反擊式破碎機PF1820,反擊式破碎機轉子高速旋轉時,高速運動的板錘沖擊物料嗎,直接把物料擊碎,同時將物料高速拋出,高速拋出的物料沖撞襯板得到進一步的破碎,從襯板上彈回來的物料落到板錘上,再次被破碎,之后又被拋出,如此重復這一過程,破碎后的中間產品經膠帶輸送機送入振動篩YK3060進行篩分,物料進入分選機風選,將其中的塑料、木材等輕物質分離后,大料又經皮帶輸送機返回到反擊式破碎機進料口,再次破碎,如此循環達到物料的二級破碎。
二級破碎后的物料經磁選、風選、選除木屑、塑料、碎布等輕物質和鋼筋后進入立式?jīng)_擊破進行三級破碎。
三段細碎制砂機
3)振動篩分工藝
二級破碎后的物料經過膠帶輸送機進入二層振動篩2YK3072,其篩網孔徑分為0-10mm、10-60mm,通過它的作用,60mm以上的物料又經輸送機返回到反擊式破碎機進料口,再次破碎。10-60mm的物料進入下一級立式?jīng)_擊破進行三級破碎,三級破碎后的經圓振動篩2YK3072篩分后大于10mm的物料返回沖擊破重新破碎,小于10mm的物料進入下一級篩分設備篩分為0-5mm、5-10mm的成品料進入成品料倉,作為混凝土磚的粗細骨料使用。

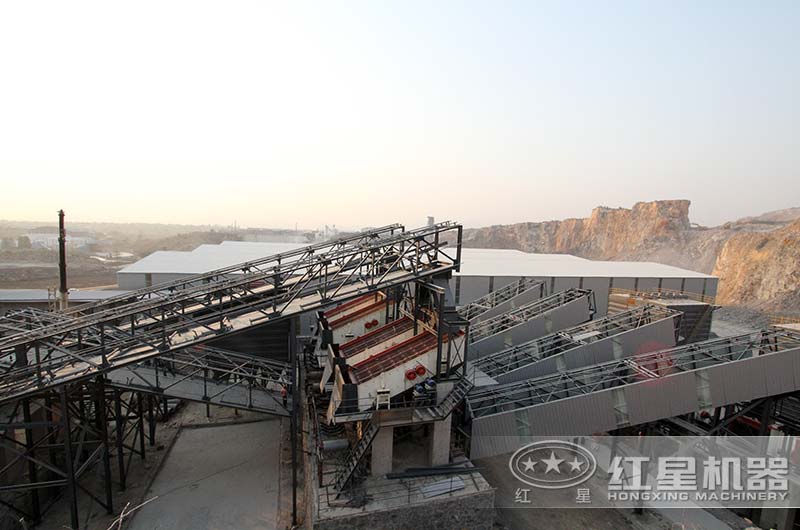

振動篩分機
4)氣箱脈沖袋式除塵器
該系統在容易產生粉塵的地方設置了除塵收集點,破碎機入料口、出料口是產生粉塵比較少的地方,反擊式破碎機入料口、出料口,振動篩出料口、風力分選機等處揚塵較多。根據生產線需要配置兩臺脈沖袋式除塵器,以保證除塵的效果。
5)其他物料的處理方式
建筑垃圾中的一些物品(如金屬、玻璃、紙張、塑料、木材等),通過本標段人工分選、磁選和機選的方式后進行分類,可直接回收利用:渣土或不可回收垃圾作為路基回填料;生產出的骨料可作為再生建筑材料銷售給制磚廠或者商品混凝土加工廠、攪拌站等地方。
再生砂石骨料用處多
