石頭變沙子生產線是近年來非?；鸬耐顿Y項目。每位客戶投資砂石生產，都是奔著高質量、高收益去的。而想要收獲高質量砂石，獲得更高收益，工欲善其事，必先利其器。那么石頭變沙子生產線設備怎么配更好呢？這里讓紅星機器專業的設計團隊工程師為您支招，保證干貨滿滿。

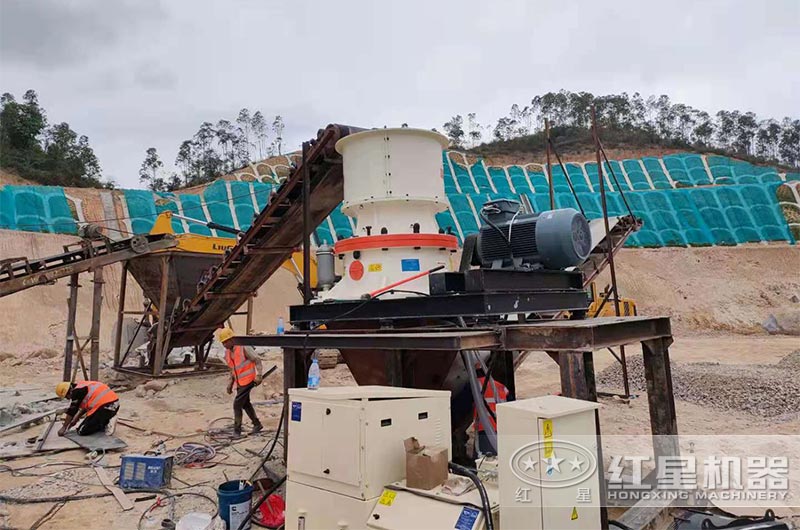

石頭變沙子生產線安裝現場實拍

石頭變沙子生產線工藝流程設計

石頭變沙子生產線，也就是砂石生產線，砂石生產線加工工序一般包括幾個部分：①初碎工序、②中轉工序、③中細碎工序、④篩分工序、⑤成品儲料、⑥裝車秤量、⑦給水及水處理工序、⑧電氣自動化系統、⑨備件及維修中心等。具體砂石生產線配置需根據客戶的實際情況和實際需求具體分析。

石頭變沙子生產線工藝流程設計

對于石頭變沙子生產線工藝設計，一般常見的主要有三種工藝配置，這三種工藝配置針對有具體的情況，當客戶的工況條件類似其中一種情況時，多數時候是在這三種工藝配置的基礎上進行方案優化，個別具有特殊情況的客戶，紅星機器會為客戶單獨量身定制工藝方案，確保石頭變沙子生產線方案“適應、適用、實用”。

下文為您分享這三種砂石生產線具體工藝配置及應用。

石頭變沙子骨料生產線系統工藝一

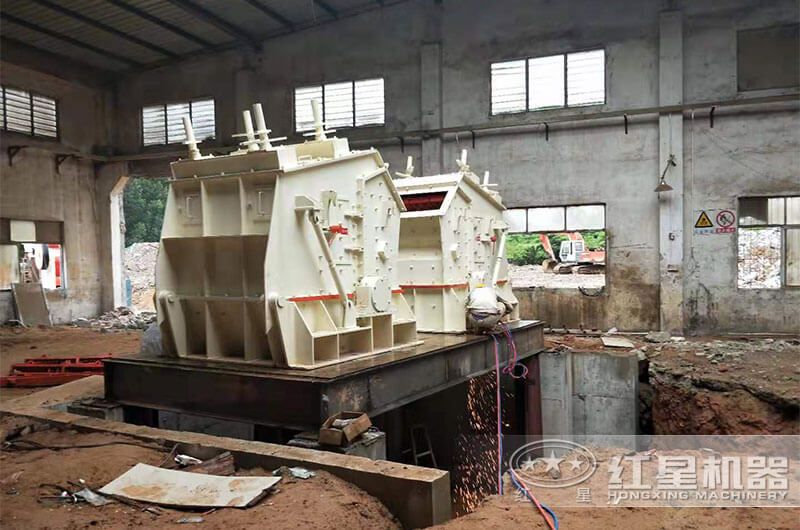

石頭變沙子生產線工藝配置一現場

此工藝適用于破碎較軟且磨損較小的巖石，例如石灰石。是目前大多數商用砂石骨料生產線加工系統都在使用的典型工藝，工序簡單，設備配置少。

粗碎采用振動給料機+顎式破碎機，振動給料機除可以均勻穩定給料外，還具有篩分功能；一般鏟車將物料倒入給料機后，給料機會進行一個粗篩分，棒篩上部的物料被送入顎式破碎機進行破碎，提高了破碎機的生產效率，也減少了襯板的磨損。棒條篩漏下去的物料（根據物料來源）可與粗碎后的骨料一起送入中轉料倉，也可進入清淤篩分機進行污泥去除。

——在粗碎前去除污泥，可大大減少有用物料的浪費，并達到去除污泥的目的。

中碎之前一般設置中轉料倉，這樣即使粗碎設備停機檢修，中轉料倉也可確保后續工藝在一定時段內連續穩定生產，不受前邊工序的影響，提高設備的利用效率。

針對較軟且磨損較小的巖石破碎時，中碎常常采用反擊式破碎機，破碎后的骨料進入預篩分車間，其中滿足規格的骨料分別進入成品骨料堆，超徑骨料進入細碎車間，其余進成品篩分車間進行篩分，滿足要求的成品骨料進入成品骨料堆。

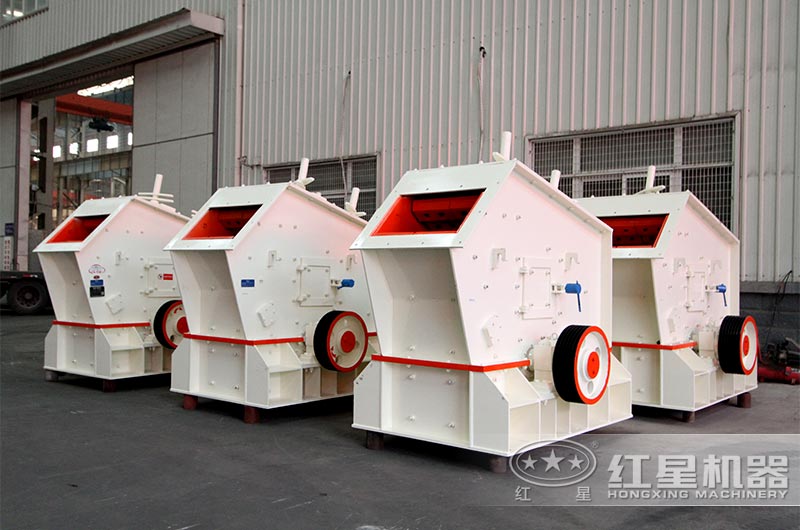

反擊式破碎機設備

石頭變沙子骨料生產線系統工藝二

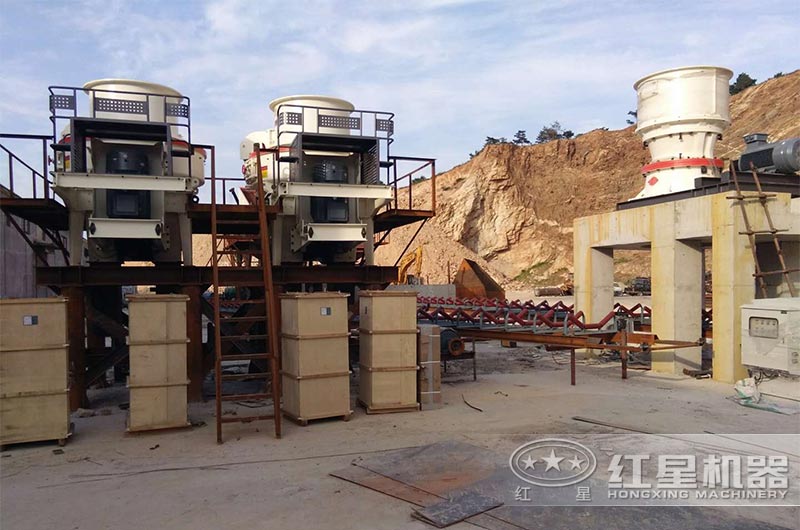

石頭變沙子生產線工藝二現場實拍

該工藝適用于破碎堅硬和高磨蝕性的巖石，如花崗巖和石英巖。中碎設備圓錐破碎機的“疊壓破碎”原理，可將成品粗骨料通過兩級圓錐破碎，從而獲得較好的粒形。

與方案1對比，案例2的工藝流程中，中碎前段的破碎篩分處理工藝相同，中碎及后序工藝有所不同。

中碎后的骨料進入振動篩篩分，通過篩分將小于5mm的細骨料篩分出，全部粗骨料進入細碎車間進行破碎，通過細碎后的骨料再進入成品振動篩篩分，其中滿足規格的骨料分別進入成品骨料堆，超徑骨料返回細碎車間，細碎車間設置調節緩沖倉，當相關的主機或其他設備出現故障緊急停車時，料倉可以起到儲料的功能，減少主機停車后滿腔和皮帶機帶負荷啟動的風險，同時料倉的調節作用可以讓細碎腔滿給料，使成品骨料粒型更好，設備磨耗更低。

該工藝中將中碎后的細骨料篩分出而不進入細碎，主要原因是：細骨料含量過多將填充粗骨料之間的空隙，降低細碎的破碎效率，同時在滿給料的情況下容易導致細碎設備悶腔而損壞設備，降低細碎設備的使用壽命，預篩分的工藝措施可消除這種隱患。

石頭變沙子骨料生產線系統工藝三

石頭變沙子生產線生產出來的沙子質量高低，主要就看制砂機的選用。立軸沖擊式破碎機是目前常用的石頭制砂機器，該機具有整形和破碎的功能，可以專制砂而不出粗骨料，也可以制砂的同時兼顧對粗骨料進行整形。該工藝是制砂的同時兼顧對5~10mm的骨料進行整形（也有的工藝兼顧對所有粗骨料進行整形）。

石頭變沙子生產線工藝三現場實拍

中碎后的骨料和細碎后的骨料進入成品振動篩①，篩分出10~20mm、20~31.5mm的成品粗骨料，其中部分10~20mm和20~31.5mm的成品粗骨料以及全部5~10mm的骨料進入制砂調節料堆。

通過立軸沖擊破碎機破碎和整形后進入成品振動篩②進行篩分，大于10mm的骨料全部返回制砂調節料堆，形成閉路循環，部分多于的5~10mm返回制砂調節料堆形成閉路循環。在該工藝中，為了調節成品砂的細度模數（調節砂的級配，一般采用的是中砂），篩分后大于3~5mm的部分骨料要返回制砂車間形成閉路循環。

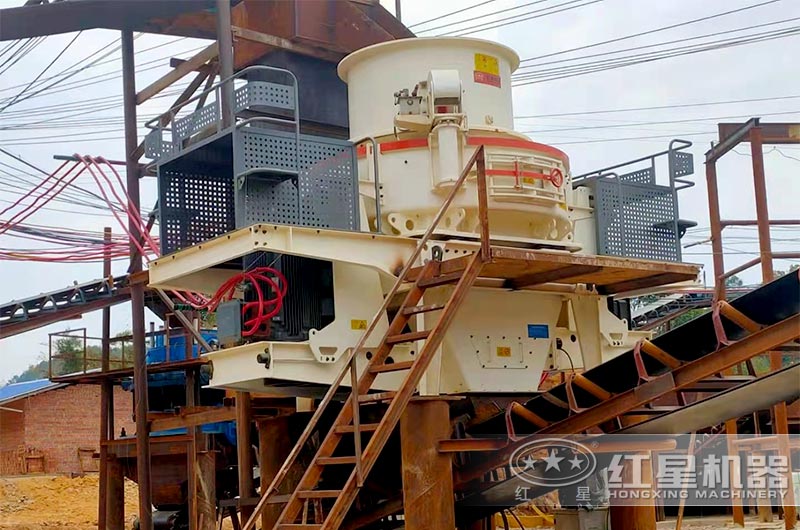

立軸沖擊式破碎機設備

以上是三種基礎的石頭變沙子生產線設備配置，至于說什么配置更好，紅星機器認為，好不在于價格，更在于是否適合自己。選擇適合自己的工藝生產線設備，對客戶來說就是最好的選擇。

一個好的砂石骨料生產系統需要根據實際情況，做好以下幾方面的工作：

①確保安全

任何生產都應保證安全第一，生產第二。石頭變沙子生產線設備工藝設計中，要充分考慮施工現場作業安全，比如場地規劃；設備維修操作的安全空間；設備上方設起吊裝置；場地規劃檢修通道；皮帶廓及各樓層設人員通行的走道及梯子。

②保護環境

保護環境，人人有責。不僅生產作業中要確保粉塵、噪音符合環保標準，場地內其他地點也應保持各項指標不超環保標準。比如采用閉路水循環系統及污水處理系統，污水實現零排放；廠內所有揚塵點設高效除塵設施；場內道路及地面硬化處理。

③新建智能自動化礦山

好的砂石生產線項目，不僅體現在安全、環保方面。在人工智能、自動化生產領域也積極推進。好的砂石骨料生產線系統可以通過采用PLC編程控制實現全自動運行，除特殊情況下，無需人工干涉；系統能自動做出故障診斷和相應處理，并發出報警信息供操作人員解決。

智能化礦山建設控制中心實景

④節能減耗

性價比是什么？就是質量好、價格低。而質量好除了體現在原材料質量上，還體現在制作工藝、日常能耗方面。采用低耗能設備，對于生產過程中需經常調節介質參數的設備，采用變頻調速；變電所盡量靠近用電負荷中心位置等等。

⑤維修保養方便，設有專門的備件庫存及維修中心，確保需要時能及時更換使用，不耽誤生產工期。
