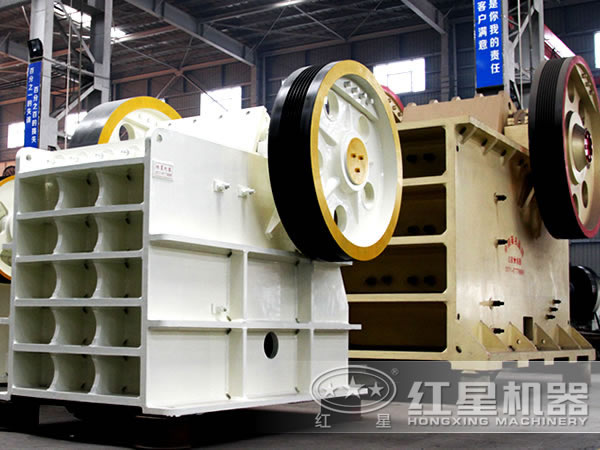

顎式破碎機的主要組成部分包括機架、工作機構、傳動機構、調節裝置、保險裝置和潤滑系統等。機架的重量占整機重量的很大比例,機架的結構合理性對顎式破碎機的使用壽命均有很大的影響。
顎式破碎機的機架類型
1、整體機架
整體機架一般由鑄件或鋼件焊接而成。整體機架體型大重量大,制造、安裝和運輸困難,不宜用于大型顎式破碎機,國內中小型破碎機多采用整體機架。
從制造工藝角度可以將整體機架分為整體鑄造機架和整體焊接機架。鑄造機架由鑄鋼或優質鑄鐵鑄造,優點是剛性好,但重量大、鑄造工藝較復雜,重量占顎式破碎機總重的50%。焊接機架焊接機架該機架各部分皆用厚的鋼板焊接制成。它具有重量輕、節省材料、制造周期短;缺點是剛性較差,占總重的30% 左右。前者比后者剛性好,但是制造較為困難。后者便于加工制造,重量較輕,但是剛性較差,同時焊接質量要求較高。
1、組合機架
組合機架則由多塊鑄鐵或焊接件用嵌銷或螺栓聯接而成,組合機架可以拆解,方便加工、裝配、拆裝和運輸,主要用于運輸困難(如井下用的破碎機)地區的大型顎式破碎機。
組合機架有兩種形式:一種是通過架壁間的嵌銷和螺栓組合,另一種是焊接組合,它的剛性比嵌銷連接的組合機架要好些,都比較方便。

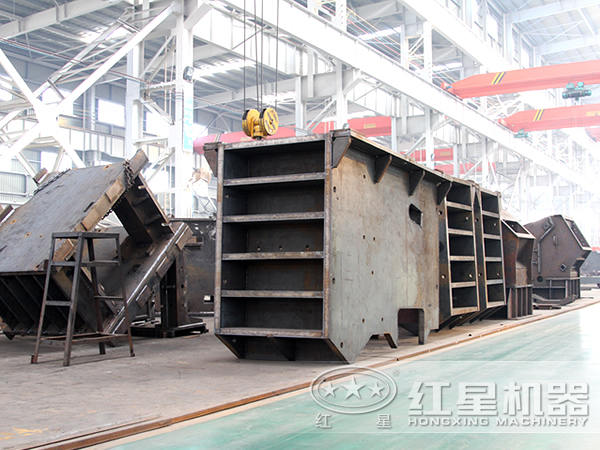

顎式破碎機機架的結構組成
1、機架前壁
機架前壁承受了破碎機的較大破碎力,是由一塊縱向墻板與幾塊橫向外側筋板組成,主要載荷由橫向筋板承受。
2.機架側壁
機架側壁必須滿足強度和剛度的要求。
3.機架后壁
機架后壁結構與前壁結構相似。
紅星機器不斷提高顎式破碎機機架的焊接技術和工藝,優化機架的結構設計,以機架設計結構簡單,重量輕,有足夠的強度和剛度為終目標。
