磨礦設備目前呈現出來的發展趨勢有以下幾點:磨機大型化;發展高產節能球磨機;發展細磨和超細磨設備。由于磨機直徑發生了很大的變化因此磨礦過程也會產生一定的變化,磨機直徑過大,會給生產帶來一些新的問題。
例如轉速降低,容易導致鋼球沖擊作用變小,磨剝作用大,球和礦的接觸少,球荷死區迅速增加,使單位容積產量下降,磨礦產品的電耗高,所以對于球磨機的直徑設計不能超過一定的范圍。

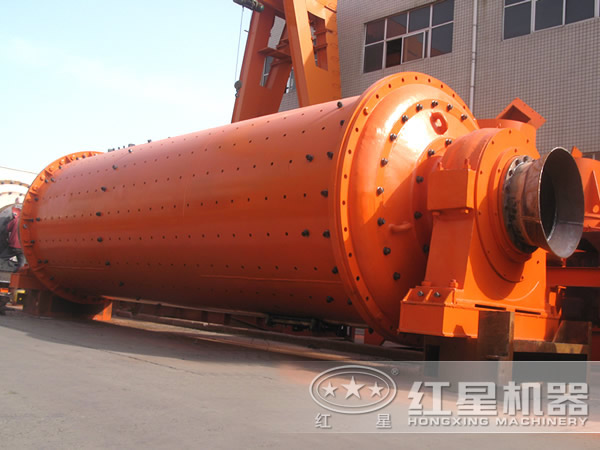

下圖是紅星機器生產的球磨機。
目前市場上比較受歡迎的高產節能球磨機方面的主要有中心傳動球磨機,靜動壓軸承球磨機,圓錐形球磨機,超臨速球磨機,細磨和超細磨設備等。中心傳動球磨機的傳動是通過電機帶動行星齒輪減速器直接驅動筒體,電機、減速器傳動系統和筒體位于同一中心軸線上,筒體由調心滾子軸承支承,磨機中空軸徑與主軸承間為滾動摩擦,阻力減小,實現了節能。
靜動壓軸承球磨機采用靜動壓軸承,在啟動時采用高壓液壓系統潤滑,用高壓油將球磨機筒體頂起,待啟動后采用低壓液壓系統潤滑,保證球磨機中空軸徑能夠處于良好的潤滑狀態,減小摩擦阻力,降低設備的磨礦功耗,一般情況下,圓錐形球磨機的主軸承為調心滾子軸承,摩擦阻力小,降低了能耗。
球磨機如果可以能突破臨界轉速,磨機的生產能力會有所提高,并且在在臨界轉速以上仍然隨磨機轉速的增加而增加,這樣就能實現磨機小型化、生產能力大型化的目標,對于礦物加工、化工和建材等傳統行業的磨礦發展都有非常重要的推動作用。
超臨速球磨機筒體內采用礦石和介質流導向機構改變了傳統球磨機內被重力和離心力控制的介質和礦石流的運動軌跡,使礦石受到高速的沖擊和磨剝作用,使常規球磨機在臨界轉速以上也能實現有效磨礦的作用,顯著提高磨礦效率和速度。
