主軸、錘架與篩子是錘式破碎機的重要組成部分，它們的設計與計算是否合理，關系著破碎機的破碎效果與生產能力。下文具體介紹三者的設計計算方法。

（1）主軸與軸承計算

整個轉子的零件都由主軸來支撐，主軸又裝在機架側壁流動軸承中。破碎板工作時所產生的沖擊力也由主軸承受。因此，要求主軸的材料具有較高的強度和韌性。主軸有圓形斷面和方形斷面，后者是錘架活套在主軸上不用平鍵連接。

由于初始破碎機外載荷很難準確確定，因此一般可按下式計算作用在主軸上的相對彎矩（N.m）：，式中Mk是作用在主軸上的彎矩，Mk=1/8Gr，Gr是轉子總質量（N）；Mn是作用在主軸上的扭矩，Mn=974P/n，P是電動機功率（kW），n是主軸轉速（r/min）。已知Md值后就可以計算主軸尺寸，較后再根據實際資料進行修正。

作用在軸承上的載荷Fl可按經濟公式計算：Fl=3Gr，軸承的使用壽命一般規定為30000h。

（2）錘架與轉盤

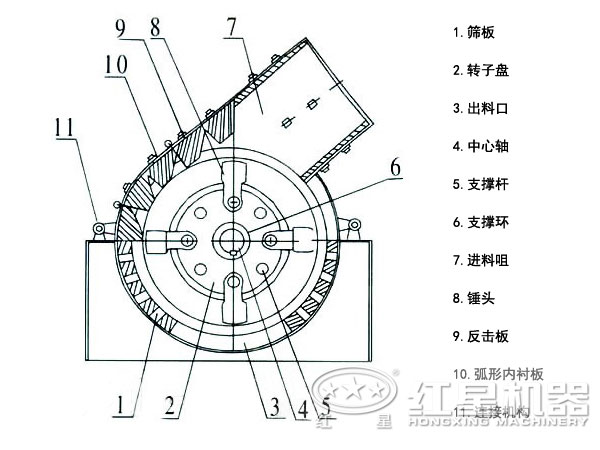

錘架的作用主要是通過轉盤與銷軸將主軸與錘子連接起來。錘架是由多個轉盤和壓緊盤、銷軸等組成。錘架是靠兩端壓緊轉盤和鎖緊螺母固定在一起，錘子就裝在銷軸上。轉角有三角形、圓形和十字形幾種。不論哪種形式，在強度、剛度允許條件下，盡量減輕質量，這是因?yàn)殄N式破碎機僅僅是靠錘子的動能來完成對物料的破碎。

（3）蓖條篩

蓖條篩就是用蓖條做成的篩子。蓖條的排列形式是與錘子運動方向垂直，與轉子的回轉半徑有一定間隙的圓弧狀，合格產品通過斷面形狀有三角形、矩形和梯形三種，通常用錳鋼鑄成。
