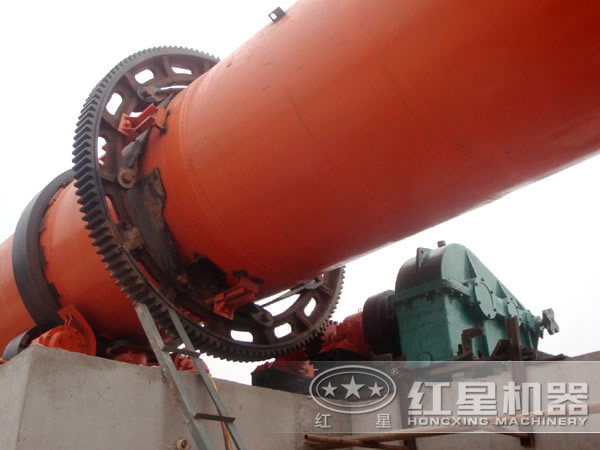

回轉窯是對散狀或漿狀物料進行加熱處理的熱工設備,問世已逾百年?;剞D(zhuǎn)窯屬于回轉圓筒類設備。筒體內有耐火磚襯及換熱裝置,以低速回轉。物料與熱煙氣一般為逆流換熱,物料從窯的高端(又稱冷端或窯尾端)加入。由于筒體傾斜安裝,在回轉時,窯內物料在沿周向翻滾的同時沿軸向移動。燃燒器在低端(又稱熱端或窯頭端)噴入燃料,煙氣由高端排出。物料在移動過程中得到加熱,經過物理與化學變化,成為合格產品從低端卸除。
回轉窯的基本參數有:直徑、長度、安裝斜度、轉速、產能、熱耗以及所需傳動功率。
回轉窯的設計工藝
在進行回轉窯設計之前,必須掌握下列工藝資料:所處理物料的種類、狀態(尤其是水分含量),相適應的喂料方法,處理物料的要求(溫度、物理、化學變化),對窯產能及其波動范圍的要求,窯灰入窯的位置(窯尾還是窯中),燃料的種類及耗量等。
回轉窯的機構組成比較簡單,一目了然。但由于回轉窯形大體重,而且還要轉動,給設計、制造、安裝帶來了一些問題。設計中必須考慮大型零部件的制造、運輸和安裝條件,尤其是直徑4米以上的窯,往往會受到很多限制。
回轉窯的應用實例
1、水泥的整個生產工藝概括為“兩磨一燒”,其中“一燒”就是把經過粉磨配制好的生料,在回轉窯的高溫作用下燒成為熟料的工藝過程。
2、回轉窯除煅燒水泥熟料外,還用來煅燒粘土、石灰石和進行礦渣烘干等;
3、耐火材料生產中,采用回轉窯煅燒原料,使其尺寸穩定、強度增加,再加工成型。
4、有色和黑色冶金中,鐵、鋁、銅、鋅、錫、鎳、鎢、鉻、銼等金屬以回轉窯為冶煉設備,對礦石、精礦、中間物等進行燒結、焙燒。
5、選礦過程中,用回轉窯對貧鐵礦進行磁化焙燒,使礦石原來的弱磁性改變?yōu)閺姶判裕岳诖胚x。
6、化學工業中,用回轉窯生產蘇打,煅燒磷肥、硫化鋇等。
7、在環保方面,世界上發達國家利用水泥窯焚燒危險廢物、垃圾已有20余年的歷史,這不僅使廢物減量化、無害化,而且將廢物作為燃料利用,節省煤粉,做到廢物的資源化。
